Шаровые опоры и втулки являются двумя наиболее критическими изнашиваемыми компонентами подвески и системы рулевого управления автомобиля. Шаровые шарниры представляют собой сферические точки поворота, которые соединяют ступицу колеса с рычагами подвески, обеспечивая как вращательное, так и угловое движение. Втулки представляют собой цилиндрические резиновые или полиуретановые втулки, которые смягчают и изолируют контакт металла с металлом в точках поворота подвески. Оба требуют замены, когда они демонстрируют заметный люфт, треск или шум — обычно каждый раз. От 70 000 до 150 000 миль в зависимости от условий вождения, качества материала и частоты технического обслуживания. Игнорирование изношенного шаровые опоры и втулки является одной из основных причин преждевременного износа шин, нарушения центровки и потери контроля над рулевым управлением.

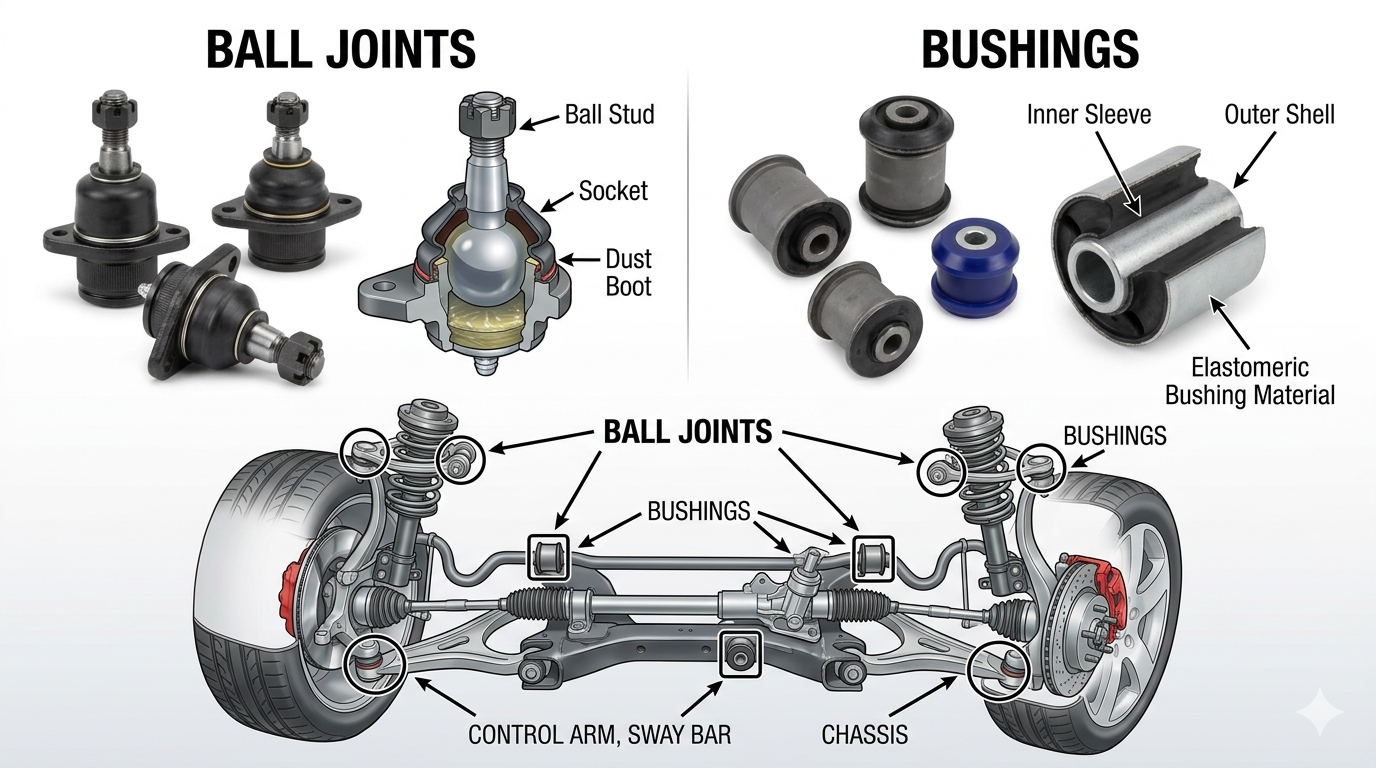

Что такое шаровые шарниры? Функция, дизайн и расположение

Шаровой шарнир представляет собой гибкий шарнир, состоящий из шарового пальца из закаленной стали, установленного внутри смазанного корпуса муфты, предназначенного для одновременной нагрузки и обеспечения возможности одновременного многоосного перемещения. Думайте об этом как о тазобедренном суставе человека — он должен выдерживать значительный вес, свободно вращаясь в разных направлениях, не защемляясь и не теряя точности позиционирования.

В типичной системе передней подвески каждое переднее колесо имеет хотя бы один шаровой шарнир - обычно это верхняя и нижняя шаровые опоры в системах на двойных поперечных рычагах или одна нижняя шаровая опора в системах со стойками МакФерсон. Задние подвески на независимых многорычажных конструкциях могут иметь от двух до четырех шаровых шарниров на колесо .

Шаровые опоры выполняют две разные роли в зависимости от их положения:

• Несущие шаровые опоры выдержать вес автомобиля. В конструкциях со стойками МакФерсон нижний шаровой шарнир принимает на себя всю нагрузку подвески и изнашивается быстрее, чем шарниры в системах с двойными поперечными рычагами, где нагрузка распределяется между двумя шарнирами.
• Шаровые опоры толкателя направляют движение, но несут минимальную вертикальную нагрузку. Обычно они служат дольше, но все же требуют проверки, поскольку их выход из строя влияет на геометрию рулевого управления.

Современные герметичные шаровые опоры предварительно смазываются и не требуют обслуживания. Однако более старые или ориентированные на производительность конструкции включают пресс-масленки (фитинги Zerk), которые следует смазывать каждый раз. От 15 000 до 30 000 миль для продления срока службы.

Что такое втулки? Функция, материалы и типы

Втулка представляет собой цилиндрический вкладыш, обычно изготовленный из резины, полиуретана или, в случае применения с высокими эксплуатационными характеристиками, из металла сферического подшипника, запрессованный в компонент подвески или рулевого управления для поглощения ударов, снижения шума и сохранения геометрии шарнира. Везде, где две металлические детали подвески должны вращаться или изгибаться относительно друг друга, между ними устанавливается втулка, предотвращающая контакт металла с металлом.

Втулки установлены по всей подвеске и системе рулевого управления, в том числе:

• Втулки рычага подвески — во внутренних точках поворота верхних и нижних рычагов подвески.
• Втулки стабилизатора поперечной устойчивости и втулки концевой тяги — крепление стабилизатора поперечной устойчивости к подрамнику и тягам
• Втулки стойки стойки — на заднем шарнире тяг растяжения/сжатия
• Втулки продольного рычага — в задней многорычажной и полуприцепной подвесках
• Втулки подрамника — изоляция всего подрамника от шасси
• Втулки рулевой рейки — крепление рулевой рейки к подрамнику

Резиновые или полиуретановые втулки: что лучше?

Резиновые втулки являются стандартом OEM, поскольку они наиболее эффективно поглощают вибрацию и дорожный шум. , предлагающий послушную езду за счет слегка неопределенного управления на пределе. Полиуретановые втулки более твердые, более стабильные по размерам и более устойчивые к маслу, озону и экстремальным температурам, обеспечивая более острую реакцию рулевого управления и более длительный срок службы (часто В 2–3 раза длиннее резины ) за счет увеличения передачи NVH (шума, вибрации, резкости) в кабину.

Шаровые шарниры и втулки: краткий обзор основных различий

Подпись: Прямое сравнение шаровых шарниров и втулок по восьми ключевым характеристикам, включая функциональность, материалы, симптомы неисправности, срок службы и стоимость замены.

Предупреждающие признаки изношенных шаровых шарниров и втулок

Самым ранним признаком выхода из строя шаровых опор и втулок является ненормальный шум, в частности, лязг, скрип или стук из передней подвески при движении по неровностям или во время поворота на низкой скорости. Своевременное понимание разницы между неисправностью шарового шарнира и неисправностью втулки предотвращает как угрозу безопасности, так и каскадное повреждение шин, центров установки и компонентов рулевого управления.

Признаки изношенных шаровых шарниров

• Лязг или стук от передней подвески при наезде на выбоины, лежачие полицейские или неровное дорожное покрытие — самый надежный ранний индикатор
• Блуждание или нечеткое рулевое управление — автомобиль слегка дрифтует без рулевого управления, что требует постоянных незначительных корректировок
• Вибрация руля на скоростях шоссе, особенно 50–70 миль в час, из-за плохой геометрии колес.
• Неравномерный или плавный износ шин. - обычно на внутреннем или внешнем крае передних шин, что указывает на то, что угол развала колес динамически меняется из-за чрезмерного перемещения шарнира.
• Неисправность визуального осмотра: более чем 0,5 мм осевого люфта или 1,5 мм радиального люфта измерение с помощью циферблатного индикатора указывает на изношенный шаровой шарнир, требующий немедленной замены.

Признаки изношенных втулок

• Скрип или скрип из точек поворота подвески при медленной парковке или при смещении веса на неровностях — наиболее распространенная причина — высыхание резины
• Стук или лязг — обычно менее резкий, чем удар шаровой опоры; скорее глухой стук, когда металл соприкасается с металлом через изношенную втулку
• Снижена острота рулевого управления. — автомобиль кажется «плавучим» или неточным при изменении направления, поскольку геометрия рычага управления смещается под нагрузкой
• Видимые трещины или разрывы материала резиновой втулки, видимого в точках поворота внутренних рычагов подвески при визуальном осмотре ходовой части
• Погружение при торможении или чрезмерный крен кузова — изношенные втулки и концевые рычаги стабилизатора поперечной устойчивости допускают больший крен кузова, чем рассчитан стабилизатор поперечной устойчивости.

Как проверить шаровые шарниры и втулки: пошаговое руководство

Для правильной проверки шаровых шарниров и втулок автомобиль необходимо безопасно поднять, чтобы подвеска свободно висела. — никогда не проводите эту проверку на автомобиле на колесах, так как нагрузка маскирует люфт.

Проверка шарового шарнира

1. Поднимите и поддержите автомобиль домкрат стоит под рамой (а не рычагами подвески), поэтому подвеска полностью провисает.
2. Возьмитесь за верхнюю и нижнюю часть шины (положения «12 часов» и «6 часов») и сильно покачайте его вперед и назад. Любое заметное движение указывает на износ шаровой опоры — для несущих соединений, Люфт 0 мм является приемлемым пределом. по большинству спецификаций OEM.
3. Возьмите шину в положениях «9» и «3 часа». и покачайте его вбок. Люфт из стороны в сторону в этом положении указывает на износ ступичных подшипников, а не шаровых опор.
4. Используйте циферблатный индикатор для точного измерения: прикрепите щуп к рычагу управления и расположите щуп напротив пальца шарового шарнира. Любое прочтение выше 0,5 мм аксиально или 1,5 мм радиально обычно требует замены.
5. Осмотрите пыльник визуально — порванный или отсутствующий ботинок приводит к загрязнению и быстро ускоряет внутренний износ. Порванный пыльник сам по себе является основанием для замены в соответствии с большинством стандартов профессиональных проверок.

Проверка втулки

1. При поднятом автомобиле , используйте яркий фонарик и зеркало, чтобы визуально осмотреть все доступные рычаги управления, стабилизатор поперечной устойчивости и втулки продольного рычага на предмет трещин, разрывов или выдавливания (выдавливания резины из корпуса).
2. Используйте монтировку Аккуратно нанесите на рычаг подвески возле каждой втулки. Движение больше, чем 3–4 мм в любом направлении указывает на неисправность втулки.
3. Проверьте наличие загрязнения масла — Замасленная, набухшая или обесцвеченная резина указывает на то, что втулка впитала нефтепродукты (обычно вблизи двигателя или трансмиссии), что резко ускоряет износ.

Резиновые и полиуретановые втулки: подробное сравнение

Подпись: Сравнение резиновых втулок OEM с полиуретановыми втулками по девяти критериям производительности, долговечности и применения, чтобы помочь выбрать правильный материал втулки для вашего автомобиля.

Замена шарового шарнира и втулки: стоимость, трудозатраты и чего ожидать

Совместная замена шаровых опор и втулок за одно посещение сервиса подвески позволяет существенно сэкономить трудозатраты. , поскольку оба компонента требуют снятия колес, разборки подвески и послеремонтной развал-схождения — работы, которые практически полностью дублируют друг друга.

Типичные затраты на замену

• Замена шаровой опоры (одна угловая): Запчасти и работа стоимостью 150–350 долларов для большинства легковых автомобилей. Грузовики и внедорожники с запрессованными шаровыми шарнирами на усиленных рычагах подвески варьируются от 300–600 долларов за угол .
• Замена втулки рычага: 80–200 долларов за рычаг, если втулки заменяются отдельно. Для выпрессовки и запрессовки новых втулок требуется гидравлический пресс — большинство мастерских заменяют весь рычаг в сборе, когда стоимость замены втулки приближается к цене рычага в сборе, что характерно для многих современных автомобилей.
• Полная замена рычага управления (втулки шаровых опор рычага в сборе): 200–500 долларов за угол для большинства автомобилей — часто наиболее экономичный вариант, когда одновременно изнашиваются и шаровые опоры, и втулки.
• Развал-схождение четырех колес после работ по подвеске: добавить 80–150 долларов — обязательно после замены шаровой опоры или втулки рычага подвески.

Стоит ли заменять шаровые опоры и втулки парами?

Да — замена обеих сторон одновременно — стандартная профессиональная рекомендация. когда пробег превышает 80 000 миль или когда автомобилю больше 8 лет. Компоненты изнашиваются с одинаковой скоростью из-за соответствующего пробега и воздействия окружающей среды. Замена только вышедшей из строя стороны приводит к тому, что противоположная сторона может выйти из строя в течение 12–18 месяцев, что потребует повторения тех же затрат на рабочую силу.

Факторы, ускоряющие износ шаровых шарниров и втулок

Условия вождения и загрузка автомобиля оказывают большее влияние на срок службы шаровых опор и втулок, чем сам пробег. — автомобиль, проехавший 50 000 миль по неровным сельским дорогам, может иметь больший износ подвески, чем автомобиль, проехавший 100 000 миль по шоссе.

• Неровные или грунтовые дороги: Удары в выбоинах создают ударные нагрузки Дорожные нагрузки в 3–5 раз выше обычных. к шаровым опорам. Один сильный удар в выбоине может деформировать шаровую опору или сломать изношенную резиновую втулку.
• Тяжелые полезные нагрузки или буксировка: Загрузка автомобиля сверх номинальной полной массы тела пропорционально увеличивает нагрузки на шаровые опоры. Буксировка с максимальной номинальной грузоподъемностью постоянно сокращает срок службы шаровых опор примерно на 20–35% по сравнению с использованием без нагрузки.
• Поднятая подвеска: Комплекты лифта подвески увеличивают рабочие углы оси CV и шаровых шарниров за пределы расчетного диапазона, что значительно ускоряет износ и часто сокращает срок службы шаровых шарниров до предела. 30 000–50 000 миль в тяжеловесных грузовиках.
• Пренебрегаемое выравнивание: Несоосность приводит к неравномерной боковой нагрузке на шаровые опоры и ненормальному изгибному напряжению на втулках. Автомобиль всего за 0,5° избыточного развала может ускорить износ внутреннего шарового шарнира до 40%.
• Порванные пыльники: При разрыве защитного чехла на шаровой опоре или втулке сразу же начинается попадание грязи, песка и воды. Загрязненная смазка в гнезде шарового шарнира истирает вкладыш гнезда, сокращая оставшийся срок службы с нескольких лет до месяцы .
• Солевая и коррозионная среда: Дорожная соль в зимнем климате проникает между корпусами шаровых шарниров и рычагами подвески, захватывая компоненты и ускоряя внешнюю коррозию, которая в конечном итоге разрушает сам корпус шарнира.

Последствия игнорирования вышедших из строя шаровых шарниров: взгляд на безопасность

Полностью вышедший из строя шаровой шарнир, в котором шпилька отделяется от гнезда, приводит к немедленной и полной потере рулевого управления и контроля над колесами. Национальная администрация безопасности дорожного движения (NHTSA) классифицирует это как катастрофическое нарушение безопасности. Когда нижний шаровой шарнир отделяется, колесо проваливается внутрь (отрицательный развал), шпиндель падает, и автомобиль не имеет возможности управлять или тормозить на этом повороте.

Данные НАБДД показывают, что поломки компонентов подвески, включая шаровые опоры — приходится примерно 5000 дорожно-транспортных происшествий ежегодно в Соединенных Штатах. В отличие от поломки втулки, которая постепенно ухудшает характеристики, поломка шарового шарнира может произойти внезапно и без дальнейшего предупреждения после начальной стадии стука.

Практическое правило безопасности: любой измеримый люфт в несущем шаровом шарнире является основанием для немедленной замены. . Не существует приемлемого порога «контроля и привода» для изношенных шаровых опор.

Часто задаваемые вопросы о шаровых шарнирах и втулках

Вывод: приоритетное внимание к здоровью шаровых шарниров и втулок не подлежит обсуждению.

Шаровые опоры и втулки work as a system — когда один из них ухудшается, другой вынужден компенсировать это, ускоряя износ всей подвески. Если рассматривать их как отдельные, независимые проблемы, это приведет к неполному ремонту, повторным регулировкам и продолжающемуся износу шин.

Практический вывод: осмотрите шаровые опоры и втулки при каждой смене шин (каждые 5 000–7 500 миль) заменяйте изношенные компоненты в парах осей, всегда следите за работой подвески с выравниванием всех четырех колес и выбирайте качество компонентов, соответствующее варианту использования вашего автомобиля — резина OEM для ежедневных водителей, ориентированных на комфорт, полиуретан для производительности или тяжелых условий эксплуатации.

Полное обновление передней подвески, включая обе шаровые опоры и втулки — обычно стоит от 600 до 1200 долларов США для большинства легковых автомобилей и представляет собой одну из самых эффективных инвестиций в техническое обслуживание, доступных для восстановления безопасности и динамики вождения на любом транспортном средстве с пробегом более 80 000 миль.
